Información Básica.
No. de Modelo.
60*3
Técnica de la armadura
Welded
Aplicación
Malla de Alambre de Construcción, Malla de Protección
Color
Steel
Tipo
Malla
Certificación
ISO9001, CE
Condición
Nueva
fuerza de la tensil
300mpa
fuerza yeild
>500mpa
agt
1,03
estándar
as/nzs 4671

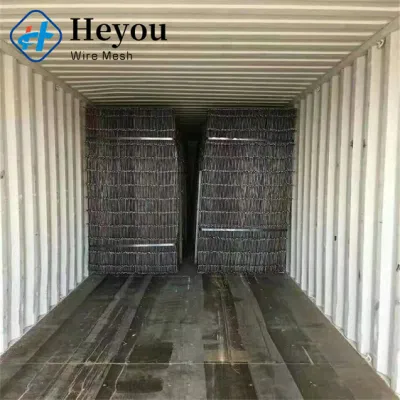

Paquete de Transporte
Bundle &Pallet
Especificación
2.4m x6m
Marca Comercial
Rocicmhy
Origen
China
Código del HS
73142000
Capacidad de Producción
120000tons
Descripción de Producto
Malla de refuerzo | ||||||
Código | diámetro del cable | abertura | borde abierto | anchura | longitud | peso por hoja(kgs) |
F62 | 5mm | 200*200mm | 200mm | 2,4m | 6m | 20,92 |
F72 | 6mm | 200*200mm | 200mm | 2,4m | 6m | 30,12 |
F82 | 7mm | 200*200mm | 200mm | 2,4m | 6m | 41 |
F92 | 8mm | 200*200mm | 200mm | 2,4m | 6m | 53,55 |
![Used on Column /Shear Wall Stirrups SD Stirrup Mesh High Production Efficiency](http://img6.grofrom.com/www.autojushagroup.es/226f3j00TZucbdCfnskR/Used-on-Column-Shear-Wall-Stirrups-SD-Stirrup-Mesh-High-Production-Efficiency.webp)
![Used on Column /Shear Wall Stirrups SD Stirrup Mesh High Production Efficiency](http://img6.grofrom.com/www.autojushagroup.es/226f3j00GKgkoYvFnsqU/Used-on-Column-Shear-Wall-Stirrups-SD-Stirrup-Mesh-High-Production-Efficiency.webp)

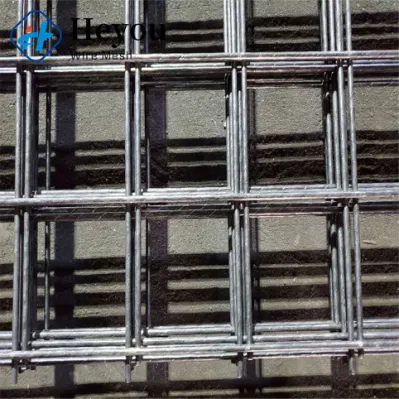

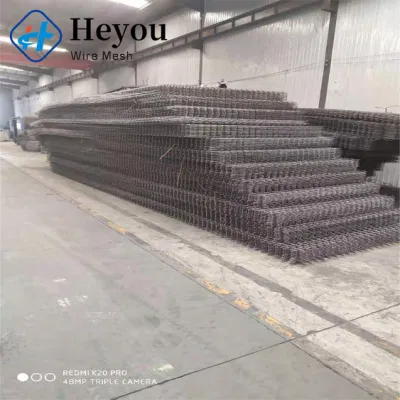

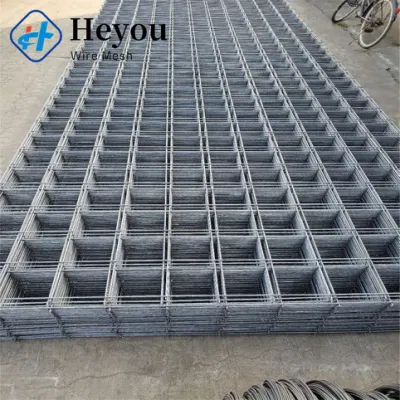

Refuerzo de malla de losa para losa de base, viga y muelles.
El refuerzo de malla de losa se utiliza en la construcción de la base, viga y muelles de balsas de waffle.la malla de losa fue hecha por la fábrica de malla de alambre de Heyou de acuerdo con LA NZS 4671-2001.
La especificación popular es SL102,SL92,SL82,SL72,SL63,SL53,L8TM,L11TM,L12TM en el motor civil de Australia y Nueva Zelanda. El refuerzo de malla de losa incluye malla de refuerzo y malla de zanja.al orientar a diferentes lugares de construcción, utilizan la escificación de las mallas de losa son la diferencia.
![]() | ![]() |
![]() | ![]() |
La especificación completa de refuerzo de malla de losa como se indica a continuación:
REFUERZO DE MALLA A AS/NZS4671:2001 / MALLA DE TRINCHERA | |||||
Código | UNIDAD ESTÁNDAR | CABLES LONGITUDINALES | CRUCE LOS CABLES | MASA / KG | |
L8TM200 | 6 metros | 3 x 7,60 a 100 | 4,00 @ 300 | 6,8 | |
L8TM300 | 6 metros | 4 x 7,60 a 100 | 4,00 @ 300 | 9,2 | |
L8TM400 | 6 metros | 5 x 7,60 a 100 | 4,00 @ 300 | 11,6 | |
L8TM500 | 6 metros | 6 x 7,60 a 100 | 4,00 @ 300 | 13,9 | |
L8TM600 | 6 metros | 3 x 7,60 a 100 | 4,00 @ 300 | 15,9 | |
L8TM2400 | 6 metros | 25 x 7,60 a 100 | 4,00 @ 300 | 72 | |
L11TM200 | 6 metros | 3 x 10,70 a 100 | 4,77 @ 300 | 13 | |
L11TM300 | 6 metros | 4 x 10,70 a 100 | 4,77 @ 300 | 17,7 | |
L11TM400 | 6 metros | 5 x 10,70 a 100 | 4,77 @ 300 | 22,3 | |
L11TM500 | 6 metros | 6 x 10,70 a 100 | 4,77 @ 300 | 26,8 | |
L11TM600 | 6 metros | 7 x 10,70 a 100 | 4,77 @ 300 | 34 | |
L11TM2300 | 6 metros | 24 x 10,70 a 100 | 4,77 @ 300 | 107,1 | |
L12TM200 | 6 metros | 3 X 11,90 @ 100 | 4,77 @ 300 | 16,3 | |
L12TM300 | 6 metros | 4 X 11,90 @ 100 | 4,77 @ 300 | 21,8 | |
L12TM400 | 6 metros | 5 X 11,90 @ 100 | 4,77 @ 300 | 27,3 | |
L12TM500 | 6 metros | 6 X 11,90 @ 100 | 4,77 @ 300 | 32,8 | |
L12TM600 | 6 metros | 7 X 11,90 @ 100 | 4,77 @ 300 | 38,1 | |
![]() | |||||
MALLA RECTANGULAR ACANALADA | |||||
Código | UNIDAD ESTÁNDAR | CABLES LONGITUDINALES | CRUCE LOS CABLES | MASA / KG | |
RL718 | 2,4m x 6 hojas | 25 x 6,75 a 100 | 30 x 7,60 a 200 | 67 | |
RL818 | 2,4m x 6 hojas | 25 x 7,60 a 100 | 30 x 7,60 a 200 | 79 | |
RL918 | 2,4m x 6 hojas | 25 x 8,60 a 100 | 30 x 7,60 a 200 | 93 | |
RL1018 | 2,4m x 6 hojas | 25 x 9,50 a 100 | 30 x 7,60 a 200 | 109 | |
RL1118 | 2,4m x 6 hojas | 25 x 10,70 a 100 | 30 x 7,60 a 200 | 130 | |
RL1218 | 2,4m x 6 hojas | 25 x 11,90 a 100 | 30 x 7,60 a 200 | 157 | |
![]() | |||||
REFUERZO DE MALLA A AS/NZS4671:2001 / MALLA CUADRADA ACANALADA 6,0 X 2,4 METROS | |||||
Código | UNIDAD ESTÁNDAR | CABLES LONGITUDINALES | CRUCE LOS CABLES | MASA / KG | |
SL52 | 2,4m x 6 hojas | 10 x4,77 a 200 + 4 x 4,00 a 100 | 30 x 4,77 a 200 | 21 | |
SL62 | 2,4m x 6 hojas | 10 x 6,00 a 200 + 4 x 4,24 a 100 | 30 x 6,00 a 200 | 33 | |
SL72 | 2,4m x 6 hojas | 10 x 6,75 a 200 + 4 x 4,77 a 100 | 30 x 6,75 a 200 | 41 | |
SL82 | 2,4m x 6 hojas | 10 x 7,60 a 200 + 4 x 5,37 a 100 | 30 x 7,60 a 200 | 52 | |
SL92 | 2,4m x 6 hojas | 10 x 8,60 a 200 + 4 x 6,00 a 100 | 30 x 8,60 a 200 | 66 | |
SL102 | 2,4m x 6 hojas | 10 x 9,50 a 200 + 4 x 6,75 a 100 | 30 x 9,50 a 200 | 80 | |
SL81 | 2,4m x 6 hojas | 25 x 7,60 a 100 | 60 x 7,60 a 100 | 105 | |
![]() | |||||
MALLA CUADRADA DE 300 X 300 ESPACIADO A AS/NZS4671:2001 | |||||
Código | UNIDAD ESTÁNDAR | CABLES LONGITUDINALES | CRUCE LOS CABLES | MASA / KG | |
SL53 | 2,4m x 6 hojas | 6 x 5,00 a 300 | 20 x 5,00 a 300 | 14 | |
SL63 | 2,4m x 6 hojas | 6 x 5,00 a 300 | 20 x 5,00 a 300 | 21 | |
![]() | |||||
NL= número de barras longitudinales PL= paso de las barras longitudinales DL= diámetro de las barras longitudinales NC=número de barras transversales PC=Paso de las barras transversales DC=diámetro de las barras transversales | L= longitud de la barra longitudinal B=longitud de la barra transversal U1=saliente de barras longitudinales U2=saliente de barras longitudinales U3=saliente de barras transversales u4= saliente de barras transversales |
Adoptamos R250N,D500L,D500N,D300E,D500E como material para hacer el refuerzo de malla de losa, especialmente D300E y D500E es de grado sísmico.
![Used on Column /Shear Wall Stirrups SD Stirrup Mesh High Production Efficiency](http://img6.grofrom.com/www.autojushagroup.es/226f3j00uZrckJCnSKbG/Used-on-Column-Shear-Wall-Stirrups-SD-Stirrup-Mesh-High-Production-Efficiency.webp)

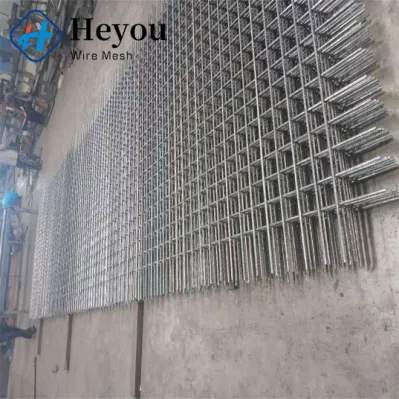

3.cada hoja de panel de malla de refuerzo deberá incluir el número de barras, el paso, la longitud, la anchura y las dimensiones de saliente. Y la disposición de la barra de refuerzo de panel de malla tiene barras simples, barras gemelas o combinación de barras simples y barras gemelas.
4.los datos técnicos de la chapa de refuerzo de malla contienen la composición y las características de las portaduras mecánicas de los aceros de refuerzo.
4.1.1
Table1
Composición de los aceros de refuerzo
Tipo de análisis | Composición química, % máx | |||||||
Todos los grados | Valor equivalente de carbono (Ceq) para grados estándar | |||||||
C | P | S | 250N | 500L | 500N | 300E | 500E | |
Análisis de reparto | 0,22 | 0,050 | 0,050 | 0,43 | 0,39 | 0,44 | 0,43 | 0,49 |
Análisis de productos | 0,24 | 0,055 | 0,055 | 0,45 | 0,41 | 0,46 | 0,45 | 0,51 |
Cuadro 2
Características mecánicas de los aceros de refuerzo
Propiedad | 250N (note1) | 500L (note1) | 500N | 300E (Sísmica) | 500E (Sísmica) | Tipo de valor especificado |
Límite elástico (MPa RekU | ≥250 ------------------- | ≥500 ≤750 | ≥500 ≤650 | ≥300 ≤380 | ≥500 ≤600 | CVL:p=0,95 CVU:p=0,05 |
Ratio RM/Re | ≥1,08 ------------------- | ≥1,03 ----------------------- | ≥1,08 --------- | ≥1,15 ≤1,50 | ≥1,15 ≤1,40 | CVL:p=0,90 CVU:p=0,10 |
Unidadformo de la Agación de Elogación (%) | ≥5,0 | ≥1,5 | ≥5,0 | ≥15,0 | ≥10,0 | CVL:p=0,90 |
- Grado 250N se suministra como acero de refuerzo redondo simple que cumple CON AS 3679,1,la tolerancia del diámetro y la dosis de redondez no se aplican.
- Para barras de acero 500L, sólo el requuriement para el diámetro del alambre es menor Que 5,0mm es RekL≥500
Certificado de material de malla de refuerzo como se indica a continuación:
![]() |
En primer lugar, compramos el material de la fábrica de acero e inspeccionamos la composición química y la propiedad mecánica de reforzar el panel de malla en nuestro laboratorio de la casa de acuerdo con AS 1554,3.
En segundo lugar, las tolerancias de tamaño del panel se aseguran de la manera siguiente:
- Tamaño del panel dimensiones≤6m de longitud, hay 40mm tolerancias.
- Dimensiones del panel>6m de longitud, la tolerancia es ±0,7%
- Medida del diámetro del cable y del tamaño de la malla y prueba de resistencia a la soldadura conforme A NZS 4761-2001 y según contrato.
- Pese cada peso de paquete para calcular el peso de cada panel.
